Q41F-16鑄鐵球閥優點：
1、流體阻力小，全通徑的球閥基本沒有流阻。
2、結構簡單、體積小、重量輕。
3、緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4、操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起球閥密封面的侵蝕。
7、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8、由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
Q41F-16鑄鐵球閥性能規范：

型號	公稱壓力(MPa)	試驗壓力		工作溫度( ℃ )	適用介質
		強度(水)(MPa)	密封(水)(MPa)
Q41F-16	1.6	2.4	1.8	≤150	蒸汽、水

 Q41F-16鑄鐵球閥--主要零件材料

零件名稱	材料
閥體、閥蓋	灰鑄鐵
球體	灰鑄鐵鍍鉻
密封圈	聚四氟乙稀

 Q41F-16鑄鐵球閥--外形尺寸和連接尺寸：

型號	公稱通徑	尺寸
		L	D	D1	D2	b-f	Z-фd	H1	D0
Q41F-10 Q41F-16	40	165	145	110	85	16-2	4-18	97	240
	50	205	160	125	100	16-2	4-18	103	240
	65	222	180	145	120	18-3	4-18	150	350
	80	241	195	160	135	20-3	8-18	175	400
	100	305	215	180	155	20-3	8-18	187	500
	125	356	245	210	185	26-3	8-18	236	600
	150	394	280	240	210	28-3	8-23	256	600

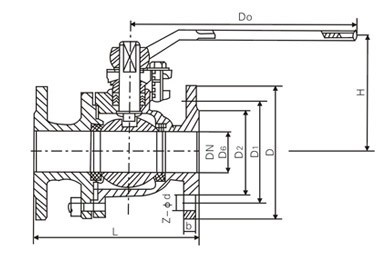

Q41F鑄鐵球閥結構圖：
